Λεπτομέρειες:
|
Πηγή λέιζερ: | Raycus Max IPG NLIGHT Προαιρετικό | Δύναμη λέιζερ: | 1000W-20000W |
---|---|---|---|
Ταχύτητα κοπής: | 120m/min | Μέγιστη επιτάχυνση: | 1.5g |
Εργασιακή περιοχή: | 3015 | Επαναλαμβανόμενη ακρίβεια: | ±0,03 mm |
Τρόπος ψύξης: | Ψύξη με νερό | Απαίτηση ηλεκτρικής ενέργειας: | 380V 50Hz/60Hz |
Κεφαλή λέιζερ: | Raytools Precitec WSX OSPRI Προαιρετικό | Σύστημα ελέγχου: | Cypcut Hypcut Beckhoff Προαιρετικό |
Υλικά κοπής: | Χάλυβας άνθρακα ανοξείδωτου κ.λπ. | Υπηρεσία μετά την πώληση: | Οι μηχανικοί μπορούν να υπηρετήσουν στο εξωτερικό |
Υψηλό φως: | Μηχανή κοπής σωλήνων λέιζερ 20000W,μηχανή κοπής σωλήνων λέιζερ ινών 380V,μηχανή κοπής λέιζερ FDA |

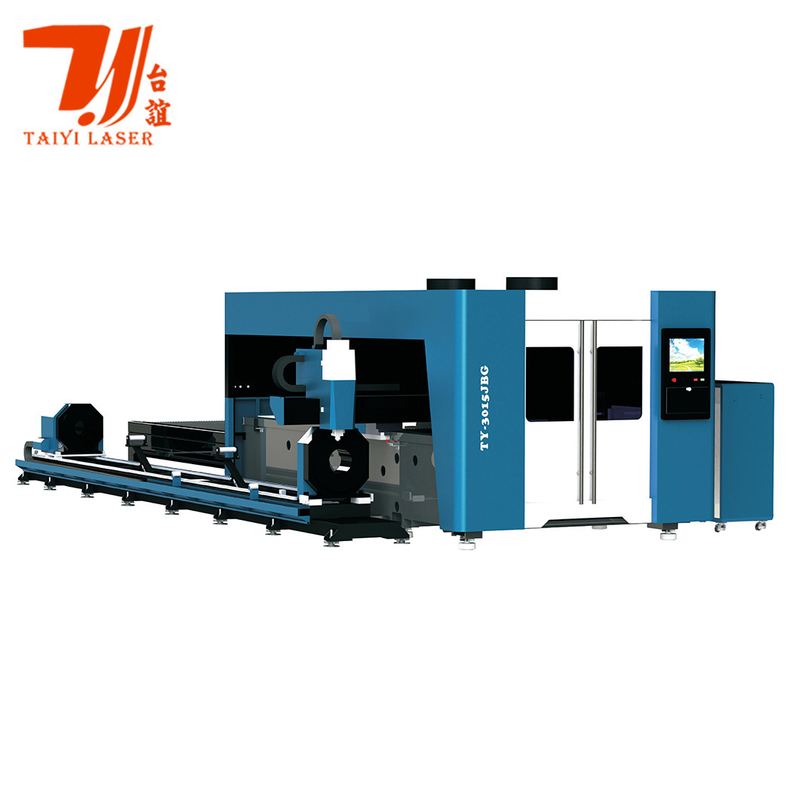

Μηχανή κοπής λέιζερ ινών σωλήνα φύλλου και ενσωμάτωσης
Περιγραφή των προϊόντων:
Η ενσωματωμένη λειτουργία αυτόματης εστίασης της ενσωματωμένης λέιζερ κοπής ινών της διαδραστικής πλάκας και του σωλήνα καθιστά τον χρόνο διάτρησης σημαντικά μικρότερο σε σύγκριση με την κανονική κεφαλή κοπής,ειδικά κατάλληλο για την υψηλής ταχύτητας κοπή παχύτερων πλακών.
Χαρακτηριστικό:
Το εργαλείο μηχανής υιοθετεί τύπου γκάντρα διπλό ράφι και πινιόν, διπλή μετάδοση κινητήρα servo, υψηλή ροπή και υψηλή ισχύ αδράνειας, η οποία βελτιώνει αποτελεσματικά την αποδοτικότητα παραγωγής του εξοπλισμού;
Ο εξοπλισμός διαθέτει λειτουργία μνήμης διακοπής ρεύματος, λειτουργία εφεδρικής διακοπής, λειτουργία αυτόματου συναγερμού βλάβης, λειτουργία έκτακτης διακοπής ρεύματος, λειτουργία αυτόματης εμφάνισης του περιεχομένου βλάβης.
Το κεφάλι κοπής λέιζερ είναι εξοπλισμένο με λειτουργία αυτόματης εστίασης, η οποία συντομεύει σημαντικά τον χρόνο διάτρησης σε σύγκριση με τα συνηθισμένα κεφάλια κοπής,ειδικά κατάλληλο για την υψηλής ταχύτητας κοπή παχύτερων πλακών;
Εξοπλισμένο με ένα πνευματικό αυτοκεντρικό γροθιά, μπορεί να συνειδητοποιήσει συμμετρική ανεξάρτητη διπλή δράση συμπίεση, και η διαδικασία συμπίεσης δεν απαιτεί χειροκίνητη παρέμβαση και ρύθμιση.
Ο σχεδιασμός εξωτερικής προστασίας που περιβάλλει το όχημα υιοθετείται για την αποτελεσματική προστασία της ασφάλειας του προσωπικού·
Το επαγγελματικό σύστημα κοπής λέιζερ είναι συμβατό με τη διαδικασία κοπής πλάκας και σωλήνων και διαθέτει τις λειτουργίες της γραφικής ευφυούς διάταξης,αυτόματη ανίχνευση άκρων και τοποθέτηση του κέντρου του σωλήνα και ομαλή ομαλότητα αιχμηρών γωνιών;
Η μηχανή είναι εξοπλισμένη με ακρίβεια από ένα μεγάλο κέντρο επεξεργασίας γάντιας.Η ατμόσφαιρα του σιδηροτροφικού συστήματος είναι η ατμόσφαιρα του σιδηροτροφικού συστήματος., ώστε ο εξοπλισμός να μπορεί να επιτύχει μεγαλύτερη ακρίβεια και μεγαλύτερη σταθερότητα.
Βιομηχανία εφαρμογής:
Χρησιμοποιείται ευρέως σε συσκευές κουζίνας, ντουλάπια με σχήμα χαρτιού, μηχανικό εξοπλισμό, ηλεκτρικό εξοπλισμό, εξοπλισμό φωτισμού, διαφημιστικές πινακίδες, ανταλλακτικά αυτοκινήτων, εξοπλισμό εμφάνισης,διάφορα μεταλλικά προϊόνταΜπορεί να κόψει διάφορες μεταλλικές πλάκες και σωλήνες, που χρησιμοποιούνται κυρίως για την ταχεία κοπή ανοξείδωτου χάλυβα, ανθρακούχου χάλυβα, μαγγανίου χάλυβα, επικαλυμμένα φύλλα,φύλλα από διάφορα κράματα, σπάνια μέταλλα και άλλα υλικά.
Κατάλογος τεχνικών παραμέτρων:
Εργασιακή περιοχή | 2500*1300 | 3000*1500 | 4000*1500 | 4000*2000 | 6000*1500 |
Ακριβότητα θέσης στον άξονα X/Y | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Ακριβότητα επανατοποθέτησης άξονα X/Y | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
Μέγιστη ταχύτητα κίνησης. | 150m/min | 150m/min | 150m/min | 150m/min | 150m/min |
Max.Acc Spec | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G |
Δύναμη λέιζερ | 1000W-1500W | 1000W-6000W | 1500W-6000W | 1500W-6000W | 1500W-6000W |
Πηγή λέιζερ | RAYCUS IPG nLIGHT MAX (προαιρετικό) | ||||
Κεφαλή κοπής λέιζερ | ΠΡΕΣΙΤΕΚ RAYTOOLS WSX OSPRI (προαιρετικό) | ||||
Εργασιακή περιοχή | 6000*2000 | 6000*2500 | 8000*2500 | 10000*2500 | 12000*2500 |
Ακριβότητα θέσης στον άξονα X/Y | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
Ακριβότητα επανατοποθέτησης άξονα X/Y | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
Μέγιστη ταχύτητα κίνησης. | 300m/min | 300m/min | 300m/min | 300m/min | 300m/min |
Max.Acc Spec | 5.0G | 5.0G | 5.0G | 5.0G | 5.0G |
Δύναμη λέιζερ | 3000W-12000W | 3000W-20000W | 6000W-20000W | 6000W-20000W | 6000W-20000W |
Πηγή λέιζερ | RAYCUS IPG nLIGHT MAX (προαιρετικό) | ||||
Κεφαλή κοπής λέιζερ | ΠΡΕΣΙΤΕΚ RAYTOOLS WSX OSPRI (προαιρετικό) |
Το μηχάνημα κοπής με λέιζερ μετάλλου υιοθετεί ενισχυμένο κρεβάτι συγκόλλησης, το οποίο υποβάλλεται σε επεξεργασία θέρμανσης και επεξεργασία γήρανσης από δονήσεις για την εξάλειψη της πίεσης,και στη συνέχεια εκτελεί επεξεργασία λεπτής άλεσης σε μια μεγάλης κλίμακας μηχανή άλεσης γάντιας για να εξασφαλίσει μακροχρόνια σταθερότητα και μη παραμόρφωση της μηχανής εργαλείουΕίναι εξοπλισμένο με υψηλής απόδοσης αρχικά συσκευασμένα λέιζερ ινών με σταθερή απόδοση. , Η διάρκεια ζωής μπορεί να φτάσει τις 100.000 ώρες. υιοθετεί εισαγόμενη οδήγηση οδηγίας και κινητήρα servo, και μπορεί να χρησιμοποιήσει βοηθητικό αέριο (οξυγόνο, αργόνο, άζωτο) για να κόψει διάφορα φύλλα μετάλλου, εύκολο στη λειτουργία,υψηλή ακρίβεια, υψηλής ταχύτητας και υψηλής απόδοσης.
Χαρακτηριστικά των μηχανών κοπής με λέιζερ
1Ενσωματωμένο σώμα μηχανής χύτευσης με μεγαλύτερη σταθερότητα για μεγαλύτερη ακρίβεια.
Εφαρμογή της δομής της θύρας και της ενσωματωμένης ράβδου διασταύρωσης για την επίτευξη υψηλότερης ακαμψίας, σταθερότητας και αντοχής σε κρούσματα.
2Υψηλής απόδοσης πηγή λέιζερ και σταθερό λειτουργικό σύστημα που κάνουν το καλύτερο αποτέλεσμα κοπής.
3Το μηχάνημα διαθέτει τέλειο σύστημα ψύξης, σύστημα λιπαντικής και σύστημα απομάκρυνσης σκόνης, ώστε να εξασφαλίζεται ότι μπορεί να λειτουργεί σταθερά, αποτελεσματικά και ανθεκτικά.
4Το μηχάνημα μπορεί να ρυθμίζει αυτόματα το ύψος για να διατηρεί σταθερή εστιακή απόσταση και σταθερή ποιότητα κοπής.
5Το μηχάνημα χρησιμοποιείται για την κοπή μιας ποικιλίας μετάλλων με εξαιρετική και σταθερή ποιότητα κοπής.
6Το εξειδικευμένο λογισμικό αυτόματου προγραμματισμού CAD / CAM και το λογισμικό αυτόματης ενσωμάτωσης στοχεύουν στη μέγιστη εξοικονόμηση πρώτων υλών.
7Η πρόσβαση στο σύστημα CNC μέσω της διεπαφής Ethernet καθιστά δυνατή την επικοινωνία και την απομακρυσμένη παρακολούθηση κατά τη διάρκεια της διαδικασίας κοπής λέιζερ.σύστημα λίπανσης και σύστημα απομάκρυνσης σκόνης.
Δείγμα:
